هزاز خرسانة ذو تردد عالي

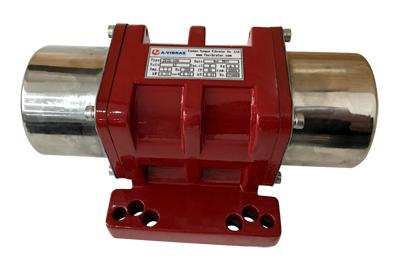

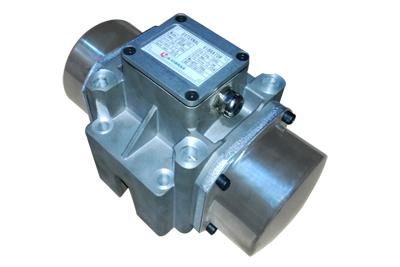

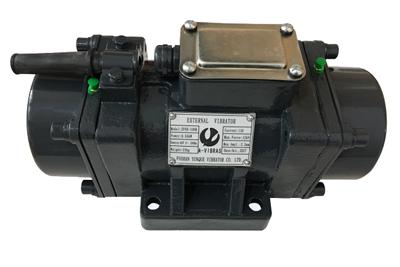

High Frequency External Concrete Vibrator

ZF55-100
ZF65-150
ZF55-100K
HZF25-100
ZF35-100
ZF85-100
ZF150-150
محول التردد الإلكتروني

توصيات الاستخدام

نطاق سرعة هزاز الخرسانة الخارجي ذو التردد العالي من 6,000 إلى 12,000 لفة في الدقيقة، ويستخدم محول التردد الإلكتروني كمزود للطاقة الكهربائية. هذا الرجاج للخرسانة مناسب للتجهيز المسبق لمختلف أنشاءات الجدران الرقيقة ونقل الأهتزازات إلى أسطح هذه الأنشاءات لتوفير سطح نهائي أملس.

المواصفات الرئيسية

نطاق القدرة الكهربائية لمحركات الموديلات المختلفة: من 0.25 إلى 1.5 كيلو وات؛
نطاق أقصى قوة طرد مركزي للموديلات المختلفة: من 6 إلى 12 كيلو نيوتن؛
نطاق أقصى سعة أهتزاز للموديلات المختلفة: من 0.5 إلى 2.4 مم؛
مادة الغلاف الخارجي: الفولاذ المسبوك \ الأومنيوم؛
مزود قدرة الدخل: 48 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛ 110 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛ 250 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛ 380 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛
محول التردد الإلكتروني: ZEB150/165/10؛ ZEB150/165/6؛ ZEB200/165/10؛ ZEB200/165/6؛ ZEB200/68/4؛ ZEB200/56/3؛ ZEB200/30/2؛

مواصفات الموديلات الاختيارية

هزاز خرسانة ذو تردد عالي

الموديل	مادة الخرطوم	أقصى قوة طرد مركزي (kN)	تردد الأهتزاز (Hz/vpm)	سعة الأهتزاز (القيمة الكاملة) (mm)	سعة الأهتزاز (نصف القيمة) (mm)	مزود القدرة	التيار المقنن (A)	قدرة الخرج المقننة (kW)	قدرة الدخل المقننة (kW)	الوزن الصافي (kg)
ZF25-100	ألومنيوم	6.57	100/6000	4.8	2.4	48V 3～ 200Hz	7.2	0.25	0.5	6.9
ZF35-100	ألومنيوم	6.57	100/6000	4.8	2.4	250V 3～ 200Hz	2	0.35	0.65	6.9
ZF55-100	فولاذ مسبوك	12	100/6000	2.2	1.1	48V 3～ 200Hz	12	0.55	0.7	22
						110V 3～ 200Hz	4.6
						380V 3～ 200Hz	1.3
ZF55-100K	فولاذ مسبوك	12	100/6000	2.2	1.1	48V 3～ 200Hz	12	0.55	0.7	26
						110V 3～ 200Hz	4.6
						380V 3～ 200Hz	1.3
ZF65-150	فولاذ مسبوك	12	150/9000	1.3	0.65	48V 3～ 150Hz	13.4	0.65	0.8	22
						110V 3～ 150Hz	4.8
						380V 3～ 150Hz	1.4
ZF65-150K	فولاذ مسبوك	12	150/9000	1.3	0.65	48V 3～ 150Hz	13.4	0.65	0.8	26
						110V 3～ 150Hz	4.8
						380V 3～ 150Hz	1.4
ZF85-100	ألومنيوم	13.32	100/6000	4.2	2.1	250V 3～ 200Hz	3.2	0.85	1.1	16
ZF90-200	فولاذ مسبوك	12	200/12000	1	0.5	48V 3～ 200Hz	14	0.9	1.1	22
						110V 3～ 200Hz	5
						380V 3～ 200Hz	1.5
ZF90-200K	فولاذ مسبوك	12	200/12000	1	0.5	48V 3～ 200Hz	14	0.9	1.1	26
						110V 3～ 200Hz	5
						380V 3～ 200Hz	1.5
ZF150-150	ألومنيوم	6	150/9000	1.2	0.6	250V 3～ 150Hz	4.7	1.5	1.75	18
						380V 3～ 150Hz	3

مواصفات التركيب

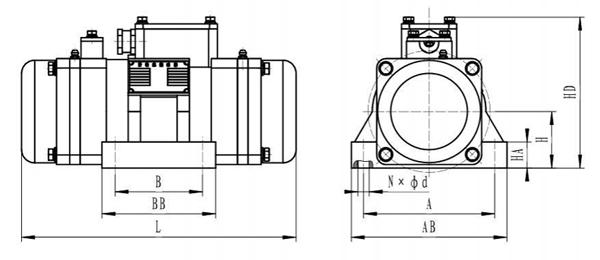

تركيب القاعدة

الموديل	أبعاد التركيب (mm)			الأبعاد الكلية (mm)
	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF25-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF35-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF55-100	150	100	4×Φ13	66	30	178	130	168	315
ZF65-150	150	100	4×Φ13	66	30	178	130	168	315
ZF85-100	120/154	120/90	4×Φ16.5 /4×Φ13	70	100	190	116	179	305
ZF90-200	150	100	4×Φ13	66	30	178	130	168	315
ZF150-150	180	120	4×Φ17	74	50	220	168	190	294

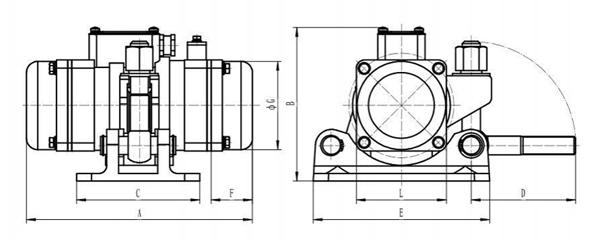

التركيب السريع

الموديل	الأبعاد الكلية (mm)
	A	B	C	D	E	F	G	L	H	M	N	n-Φd
ZF55-100K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF65-150K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF90-200K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22

اختيار هزازات الخرسانة الخارجية ذات التردد العالي فئة ZEB

مبدأ الاختيار:

قيمة قدرة الدخل المقننة الموضحة على اللوح الاسمي لهزاز الخرسانة الخارجي ذو التردد العالي يجب أن يحتوي على قدرة الخرج لمحول التردد الإلكتروني.

قيمة التيار المقنن لهزاز الخرسانة الخرجية ذو التردد العالي يجب أن تكون أفل من تيار الخرج لمحول التردد الإلكتروني.

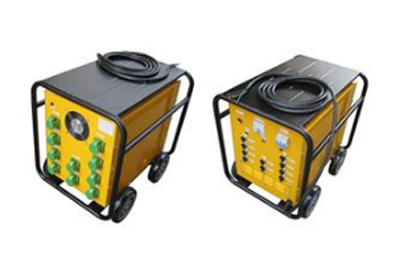

(1)محول التردد الإلكتروني (200 هيرتز)، فئة ZEB200

الموديل	السعة (kVA)	الدخل (Ph/Hz/V/A)	الخرج (Ph/Hz/V/A)	الأبعاد الكلية L×W×H (mm)	الوزن (kg)	كمية الهزازات المستخدمة
ZEB200/165/10	16.5	3/50/380/14	3/200/48/136	710×550×700	63	10(ZF55-100、ZF55-100K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/165/6	16.5	3/50/380/14	3/200/48/136	710×550×615	60	6(ZF90-200、ZF90-200K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/68/4	6.8	3/50/380/6.0	3/200/48/80	650×435×600	50	4(ZF85-100)
			3/200/110/32
			3/200/250/13.5
			3/200/380/6.0
ZEB200/56/3	5.6	3/50/380/5.5	3/200/48/65	650×435×600	47	3(ZF35-100)
			3/200/110/26
			3/200/250/11
			3/200/380/5.5
ZEB200/30/2	3	3/50/380/4.5	3/200/48/36	650×435×600	40	2(ZF25-100)
			3/200/110/14.4
			3/200/250/6.0
			3/200/380/4.5

(2) محول التردد الإلكتروني (150 هيرتز)، فئة ZEB150

الموديل	السعة (kVA)	الدخل (Ph/Hz/V/A)	الخرج (Ph/Hz/V/A)	الأبعاد الكلية L×W×H (mm)	الوزن (kg)	كمية الهزازات المستخدمة
ZEB150/165/10	16.5	3/50/380/14	3/150/48/136	710×550×700	63	10(ZF65-150、ZF65-150K)
			3/150/110/55
			3/150/250/23
			3/150/380/14
ZEB150/165/6	16.5	3/50/380/14	3/150/48/136	710×550×615	60	6(ZF150-150)
			3/150/110/55
			3/150/250/23
			3/150/380/14
