هزاز خرسانة بمحرك كهربائي ثنائي الأقطاب وثلاثي الطور

هزاز خرسانة بمحرك كهربائي ثنائي الأقطاب وثلاثي الطور
External Concrete Vibrator with 3 Phase Electric Motor

لا تستخدم هزازات الخرسانة من فئة ZF لدمك الخرسانة فقط، ولكن تستخدم أيضاً كمصدر هزاز للمعدات المختلفة التي يتطلب فيها حركة أهتزازية، مثل بعض أنواع السيور الناقلة، معدات الغربلة، بعض ماكينات التعبئة، الخ. استخد رجاج الخرسانة الخارجي هذا ضمن نطاق واسع من المجالات.

مواصفات مزود الطاقة الكهربائية ثلاثي الأطوار: 220\380 فولت، 50\60 هيرتز؛
مواصفات المحرك الكهربائي: ثنائي الأقطاب وثلاثي الطور، سرعة دوران المحرك 3000\3600 لفة لكل دقيقة (rpm).

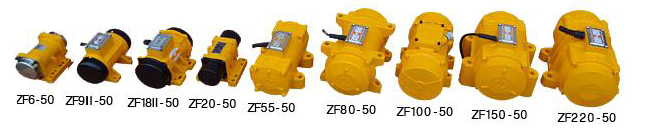

مواصفات الموديلات الاختيارية

هزاز خرسانة بمحرك كهربائي ثنائي الأقطاب وثلاثي الطور

الموديل	مادة الخرطوم	أقصى قوة طرد مركزي (kN)	تردد الأهتزاز (vpm)	سعة الأهتزاز (نصف القيمة) (mm)	سعة الأهتزاز (القيمة الكاملة) (mm)	التيار المقنن (A)	قدرة الخرج المقننة (kW)	قدرة الدخل المقننة (kW)	الوزن الصافي (kg)
ZF4-50	ألومنيوم	0.44	3000/3600	2	4	0.28/0.16	0.04	0.1	2.1
ZF6-50	ألومنيوم	0.6	3000/3600	1.65	3.3	0.31/0.18	0.06	0.11	4.5
ZF9-50	حديد الزهر الرمادي	1	3000/3600	1.2	2.4	0.50/0.29	0.09	0.16	8.5
ZF9Ⅱ-50	ألومنيوم	1	3000/3600	1.5	3	0.50/0.29	0.09	0.16	6.5
ZF9Ⅲ-50	ألومنيوم	2	3000/3600	2.5	5	0.50/0.29	0.09	0.16	6.8
ZF18-50	حديد الزهر الرمادي	1.7	3000/3600	2	4	0.83/0.48	0.18	0.25	11
ZF18Ⅱ-50	ألومنيوم	1.7	3000/3600	2.7	5.4	0.83/0.48	0.18	0.25	8
ZF20-50	ألومنيوم	2.87	3000/3600	3.1	6.2	0.85/0.50	0.2	0.28	7.3
ZF20Ⅱ-50	ألومنيوم	1.23	3000/3600	1.3	2.6	0.85/0.50	0.2	0.28	7
ZF25Ⅱ-50	ألومنيوم	3	3000/3600	2.7	5.4	1.02/0.59	0.25	0.33	11
ZF37Ⅱ-50	ألومنيوم	4	3000/3600	3.6	7.2	1.49/0.86	0.37	0.52	11
ZF55-50	ألومنيوم	5	3000/3600	2.5	5	2.1/1.20	0.55	0.65	18
ZF80-50	ألومنيوم	6	3000/3600	2.5	5	3.1/1.80	0.8	0.95	27
ZF100-50	فولاذ مسبوك	9	3000/3600	2.8	5.6	3.5/2.00	1	1.3	32
ZF110-50	ألومنيوم	6	3000/3600	2.5	5	4.1/2.35	1.1	1.35	27
ZF110-50B	ألومنيوم	5.5	3000/3600	2.8	5.6	4.1/2.3	1.1	1.4	18
HZ2-7B	ألومنيوم	6	3000/3600	2.5	5	5.5/3.2	1.5	1.8	27
ZF150-50	ألومنيوم	9	3000/3600	2.4	4.8	5.5/3.20	1.5	1.8	38
ZF150Ⅲ-50	فولاذ مسبوك	17.7	3000/3600	4.3	8.6	5.7/3.3	1.5	1.9	42
ZF165-50	فولاذ مسبوك	20.2	3000/3600	4.52	9.04	6.0/3.5	1.65	2.2	45.5
ZF150-50B	ألومنيوم	12	3000/3600	2.8	5.6	6.9/4.0	2	2.35	38
ZF150Ⅳ-50	ألومنيوم	9	3000/3600	2.4	4.8	6.9/4.0	2	2.35	40
ZF150Ⅳ-50B	ألومنيوم	12	3000/3600	2.8	5.6	6.9/4.0	2	2.35	40
ZF220Ⅱ-50	حديد مطاوع	20	3000/3600	3.3	6.6	7.4/4.30	2.2	2.6	66
ZF220Ⅲ-50	حديد مطاوع	25	3000/3600	3.3	6.6	7.4/4.30	2.2	2.6	76
ZF250-50	حديد مطاوع	30	3000/3600	3	6	8.5/4.9	2.5	3	100
ZF370-50	فولاذ مسبوك	50	3000/3600	3	6	12.3/7.10	3.7	4.3	170
ZF550-50	حديد مطاوع	63	3000/3600	3	6	22.9/13.20	5.5	6.4	230
ZF1000-50	حديد مطاوع	100	3000/3600	3.74	7.48	31.2/18	10	11	270

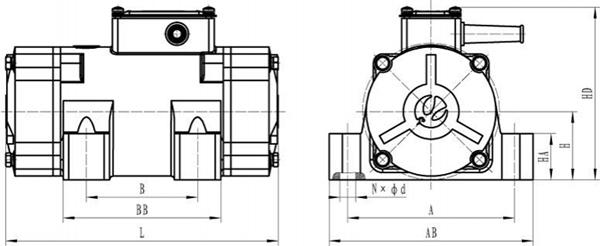

مواصفات التركيب

الموديل	أبعاد التركيب (mm)			الأبعاد الكلية (mm)
	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF4-50	85/92	60/23-39	8×Φ7	39	10	110	74	77	165
ZF6-50	100/100/110	30/60/96	8×Φ9/4×Φ7	79	23	127	119	126	225
ZF9-50	120	110	4×Φ12	64	12	148	136	145	220
ZF9Ⅱ-50	120	110	4×Φ12	64	12	148	136	145	220
ZF9Ⅲ-50	106/140/115/135	68/65/135/115	8×Φ11/4×Φ13	82	25	164	158	140	222
ZF18-50	145	90	4×Φ12	68	18	175	122	150	225
ZF18Ⅱ-50	120/145	110/70-90	8×Φ11	68	18	175	136	165	225
ZF20-50	125/135/140	90/115/65	8×Φ12.5/4×Φ10.5	79	26	160	136	126	247
ZF20Ⅱ-50	125/135/140	90/115/65	8×Φ12.5/4×Φ14.5	79	26	160	136	126	207
ZF25Ⅱ-50	120/145	110/70-90	8×Φ11	79	18	175	136	178	296
ZF37Ⅱ-50	120/145	110/70-90	8×Φ11	79	18	175	136	178	296
ZF55-50	180	120	4×Φ17	74	50	220	168	190	294
ZF80-50	200	180	4×Φ18.5	100	180	240	220	220	374
ZF100-50	180	100	4×Φ17	93	50	214	140	93	357
ZF110-50	200	180	4×Φ18.5	100	180	240	220	220	374
ZF110-50B	180	120	4×Φ17	74	50	220	168	190	294
HZ2-7B	200	180	4×Φ18.5	100	180	240	220	220	374
ZF150-50	230	150	4×Φ18.5	106	106	280	200	238	350
ZF150Ⅲ-50	190	140	4×Φ17	104	50	230	180	230	433
ZF165-50	190	140	4×Φ17	104	50	230	180	230	467
ZF150-50B	230	150	4×Φ18.5	106	106	280	200	238	350
ZF150Ⅳ-50	230	150	4×Φ18.5	106	106	280	200	240	375
ZF150Ⅳ-50B	230	150	4×Φ18.5	106	106	280	200	240	375
ZF220Ⅱ-50	230	150	4×Φ23.5	106	40	280	200	240	420
ZF220Ⅲ-50	260	150	4×Φ26	140	23	315	204	297	415
ZF250-50	310	170	4×Φ33	160	30	380	240	335	440
ZF370-50	350	170	4×Φ33	165	50	430	235	335	490
ZF550-50	380	250	4×Φ39	200	45	455	340	405	610
ZF1000-50	380	125+125	6×Φ39	200	40	455	365	405	686
