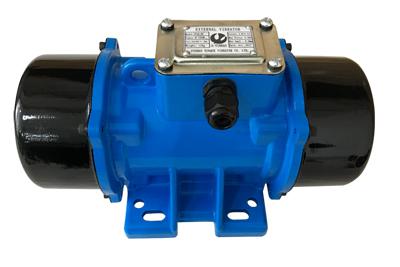

هزاز خرسانة بمحرك كهربائي رباعي الأقطاب ثلاثي الطور

هزاز خرسانة بمحرك كهربائي رباعي الأقطاب ثلاثي الطور
External Concrete Vibrator with 3 Phase Electric Motor

تستتخدم هزازات الخرسانة من فئة ZF على نطاق واسع في مختلف المجالات المتعلقة بدمك الخرسانة أو في التطبيقات التي تحتاج فيها مصدر أهتزاز. مثل بعض أنواع السيور الناقلة، معدات غربلة المواد، بعض ماكينات التعبئة، أنتاج الأجزاء مسبقة الصنع، الخ.

مواصفات مزود الطاقة الكهربائية ثلاثي الأطوار: 220\380 فولت، 50\60 هيرتز؛
مواصفات المحرك الكهربائي: رباعي الأقطاب ثلاثي الطور، سرعة دوران المحرك 1500\1800 لفة لكل دقيقة (rpm).

مواصفات الموديلات الاختيارية

ZF300-25
ZF25-25
ZF37-25

الموديل	مادة الخرطوم	أقصى قوة طرد مركزي (kN)	تردد الأهتزاز (vpm)	سعة الأهتزاز (نصف القيمة) (mm)	سعة الأهتزاز (القيمة الكاملة) (mm)	التيار المقنن (A)	قدرة الخرج المقننة (kW)	قدرة الدخل المقننة (kW)	الوزن الصافي (kg)
ZF12-25	ألومنيوم	2	1500/1800	6.5	13	0.88/0.51	0.12	0.25	11
ZF18-25	ألومنيوم	3	1500/1800	9.35	18.7	1.14/0.66	0.18	0.28	13
ZF25-25	ألومنيوم	5	1500/1800	7	14	1.21/0.70	0.25	0.45	23
ZF37-25	ألومنيوم	7.5	1500/1800	9.5	19	1.56/0.90	0.37	0.54	27
ZF300-25	فولاذ مسبوك	50	1500/1800	9.5	19	10.90/6.30	3	3.56	170

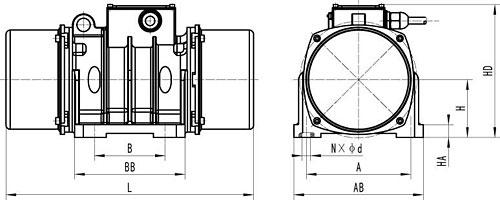

مواصفات التركيب

هزاز خرسانة بمحرك كهربائي ثنائي الأقطاب وثلاثي الطور

الموديل	أبعاد التركيب (mm)			الأبعاد الكلية (mm)
	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF12-25	120/145	110/90	8×Φ11	68	18	175	136	165	280
ZF18-25	120/145	110/70-90	8×Φ11	79	18	175	136	178	296
ZF25-25	155	105	4×Φ13	86	19	192	164	205	370
ZF37-25	170	120	4×Φ17	93.5	20	221	188	216	390
ZF300-25	350	170	4×Φ33	165	50	430	235	335	490
